Фаска в AutoCAD (автокад)

Фаска в AutoCAD (автокад) 249

Непрочитано 21.02.2011, 11:04 #1

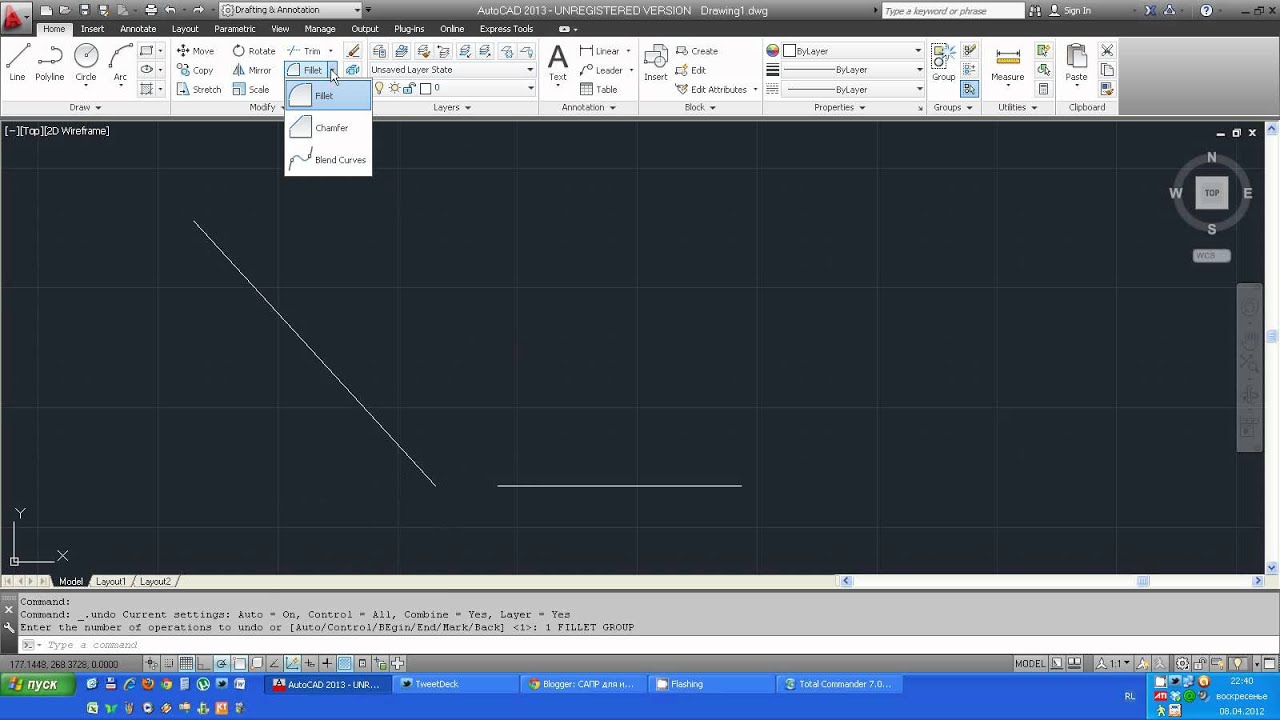

посоветуйте - как сделать такую фаску?

Avtor



Регистрация: 29.10.2010

Сообщений: 14


Avtor вне форумаВставить имя

Просмотров: 3578

  Непрочитано 21.02.2011, 14:18 #2

asys


архитектор


Регистрация: 10.08.2005

Ростов-на-Дону

Сообщений: 4,801

Отправить сообщение для asys с помощью Skype™

файлом поделишься?

asys вне форумавставить имяОбратить внимание модератора на это сообщение     Автор темы   Непрочитано 21.02.2011, 14:21 #3

Avtor




Регистрация: 29.10.2010

Сообщений: 14


а почту вашу можно?

Avtor вне форумавставить имяОбратить внимание модератора на это сообщение     Непрочитано 21.02.2011, 14:25 #4

AlexV


Инженер


Регистрация: 02.10.2008

С-Пб

Сообщений: 3,595


Цитата:

Сообщение от Avtor Посмотреть сообщение

а почту вашу можно?

А зачем, прикрепляй к сообщению..

__________________
...Не пытайся гнуть ты ложку,
Не вяжи её узлом.
Ложка - ложка понарошку,
А по правде, - это лом!

AlexV вне форумавставить имяОбратить внимание модератора на это сообщение     Автор темы   Непрочитано 21.02.2011, 14:28 #5

Avtor




Регистрация: 29.10.2010

Сообщений: 14


вот

Вложения Тип файла: dwg
DWG 2007 Решетка.dwg (212.6 Кб, 1266 просмотров) Avtor вне форумавставить имяОбратить внимание модератора на это сообщение     Непрочитано 21.02.2011, 15:10 #6

asys


архитектор


Регистрация: 10.08.2005

Ростов-на-Дону

Сообщений: 4,801

Отправить сообщение для asys с помощью Skype™
Тут наверное нужна операция, что-то вроде sweep two rail (движение по двум направляющим) Но тогда поверхность будет уже двоякой кривизны. Автокад этого не сделает.
операция sweep two rail из другой программы, тоже не дает приемлимого результата. Миниатюры Нажмите на изображение для увеличения Название: Untitled-1.jpg Просмотров: 153 Размер: 29.5 Кб ID: 54130   Последний раз редактировалось asys, 21.02.2011 в 15:16. asys вне форумавставить имяОбратить внимание модератора на это сообщение     Непрочитано 21.02.2011, 15:10 #7

AlexV


Инженер


Регистрация: 02.10.2008

С-Пб

Сообщений: 3,595


нечто похожее?
Миниатюры Нажмите на изображение для увеличения Название: Безымянный.jpg Просмотров: 573 Размер: 54.1 Кб ID: 54127   Вложения Тип файла: dwg
DWG 2010 Решетка1.dwg (320.6 Кб, 1229 просмотров)

__________________
...Не пытайся гнуть ты ложку,
Не вяжи её узлом.
Ложка - ложка понарошку,
А по правде, - это лом!

Последний раз редактировалось AlexV, 21.02.2011 в 15:20. AlexV вне форумавставить имяОбратить внимание модератора на это сообщение     Автор темы   Непрочитано 21.02.2011, 15:25 #8

Avtor




Регистрация: 29.10.2010

Сообщений: 14


Цитата:

Сообщение от AlexV Посмотреть сообщение нечто похожее?
да, вот это уже гуд!
но как? Avtor вне форумавставить имяОбратить внимание модератора на это сообщение     Непрочитано 21.02.2011, 15:41 #9

AlexV


Инженер


Регистрация: 02.10.2008

С-Пб

Сообщений: 3,595


Ловкость рук и никакого мошеннсства! В основном, с помощью _loft + булевы операции + _slice + _solidedit, методом тыка. Точную последовательность действий привести не могу - не зафиксировал.. Вот файл с этапами, может по нему разберешься. Хотя, солид не совсем правильный получился, такую поверхность в автокаде не создать. Вложения Тип файла: dwg
DWG 2010 Решетка.dwg (295.3 Кб, 1244 просмотров)

__________________
...Не пытайся гнуть ты ложку,
Не вяжи её узлом.
Ложка - ложка понарошку,
А по правде, - это лом!

AlexV вне форумавставить имяОбратить внимание модератора на это сообщение     Автор темы   Непрочитано 21.02.2011, 15:46 #10

Avtor




Регистрация: 29.10.2010

Сообщений: 14


понятно!
спасибо большое!

Avtor вне форумавставить имяОбратить внимание модератора на это сообщение     Непрочитано 21.02.2011, 16:01 #11

skif58


Наше дело труба


Регистрация: 19.11.2006

Томск_Комсомольск-на-Амуре

Сообщений: 1,742


Можно просто резануть поверхностью построенной _loft по двум полилиниям.

Вложения

__________________
...И Случай, бог изобретатель.

skif58 вне форумавставить имяОбратить внимание модератора на это сообщение   skif58   Непрочитано 21.02.2011, 16:13 #12

AlexV


Инженер


Регистрация: 02.10.2008

С-Пб

Сообщений: 3,595


Цитата:

Сообщение от skif58 Посмотреть сообщение

Можно просто резануть поверхностью построенной _loft по двум полилиниям.

Действительно, так проще и точнее. (Хотя тела при этих 2-х способах почти одинаковые получились). Позабыл я о новых средствах автокад 3d моделирования..

__________________
...Не пытайся гнуть ты ложку,
Не вяжи её узлом.
Ложка - ложка понарошку,
А по правде, - это лом!

AlexV вне форумавставить имяОбратить внимание модератора на это сообщение     Непрочитано 21.02.2011, 16:14 #13

asys


архитектор


Регистрация: 10.08.2005

Ростов-на-Дону

Сообщений: 4,801

Отправить сообщение для asys с помощью Skype™
вот я торомз, сопряжение с фаской перепутал. Вот мой вариант Сделано командой sweep 2 rail в программе rhinocerous и через формат .sat возвращено солидом в автокад. Вложения Тип файла: dwg
DWG 2004 Решетка.dwg (163.6 Кб, 1234 просмотров) asys вне форумавставить имяОбратить внимание модератора на это сообщение     Непрочитано 21.02.2011, 18:19 #14

skif58


Наше дело труба


Регистрация: 19.11.2006

Томск_Комсомольск-на-Амуре

Сообщений: 1,742


Цитата:

Сообщение от asys Посмотреть сообщение

Сделано командой sweep 2 rail в программе rhinocerous и через формат .sat возвращено солидом в автокад.

То-то я смотрю солид ненастоящий, - пустой внутри. Вложения

__________________
...И Случай, бог изобретатель.

skif58 вне форумавставить имяОбратить внимание модератора на это сообщение   skif58   Непрочитано 21.02.2011, 18:34 #15

Хмурый




Регистрация: 29.10.2004

СПб

Сообщений: 15,523


Rhinoceros c поверхностями работает. Такую поверхность в углу я могу и в AutoCAD'е за-люба-здорово сделать. Команда _edgesurf
получится сеть.

Миниатюры Нажмите на изображение для увеличения Название: SpxImage199.jpg Просмотров: 99 Размер: 14.7 Кб ID: 54151   Хмурый вне форумавставить имяОбратить внимание модератора на это сообщение   Хмурый   Непрочитано 21.02.2011, 23:40 #16

T-Yoke


Артиллерист - вертолётчик. Дипломированный инженер-механик. Technologist


Регистрация: 29.11.2004

Где-то около Москвы

Сообщений: 14,876

Отправить сообщение для T-Yoke с помощью Skype™
С "солидом" такая фаска в автокаде не прокатит, там только построением переходной поверхности по сечениям можно выкрутиться.
Но по большому счету, для солида, такая фаска большого смысла не имеет, если деталь машиностроительного толка. Там надо ориентироваться на технологичность изготовления реального объекта, а в реальной жизни такие переходы не практикуются (хотя правды ради, придумать можно все что угодно, например реальные воздуховоды вполне могут такой переход иметь)).

__________________
«Артиллерия не токмо грохот, но и наука!» Пётр I

Последний раз редактировалось T-Yoke, 27.02.2011 в 10:00. T-Yoke вне форумавставить имяОбратить внимание модератора на это сообщение   T-Yoke   Непрочитано 21.02.2011, 23:49 #17

asys


архитектор


Регистрация: 10.08.2005

Ростов-на-Дону

Сообщений: 4,801

Отправить сообщение для asys с помощью Skype™

Цитата:

Сообщение от skif58 Посмотреть сообщение То-то я смотрю солид ненастоящий, - пустой внутри. ну солид же. asys вне форумавставить имяОбратить внимание модератора на это сообщение     Непрочитано 22.02.2011, 08:08 #18

Хмурый




Регистрация: 29.10.2004

СПб

Сообщений: 15,523


вот построена фаска командой _loft
получилось твердое тело

Миниатюры Нажмите на изображение для увеличения Название: screenshot55.jpg Просмотров: 96 Размер: 16.9 Кб ID: 54177   Хмурый вне форумавставить имяОбратить внимание модератора на это сообщение   Хмурый   Непрочитано 27.02.2011, 09:01 #19

ki


Constructor


Регистрация: 28.09.2005

SPb

Сообщений: 686

Отправить сообщение для ki с помощью ICQОтправить сообщение для ki с помощью Skype™

Как делалось, я думаю, понятно при просмотре файла. Поверхности лофтом по траекториям.
Версия 2010

Вложения

__________________
Для ухода за пожилым программистом требуется приятная женщина, говорящая на FОRTRАN, BАSIС и С++

ki вне форумавставить имяОбратить внимание модератора на это сообщение
